AnaPico APVSG04-X是超快速切换矢量信号发生器的多输出版本，覆盖10 MHz至4（可选6）GHz的连续频率范围。APVSG04-X可实现出色的超快速相位同步频率扫描，线性调频，脉冲内调制，脉冲整形，而且相位噪声非常低。对于每个输出，一个高性能的内部I / Q调制器可实现独立的定制调制波形，并支持专用的调制方案。使用标准SCPI命令语言，可以通过以太网和USB轻松控制该设备的远程访问。提供了基于PC的图形用户界面（GUI）来控制设备，并提供易于使用的界面来下载预先计算的IQ数据文件。GUI支持各种文件格式，包括专有的IQ数据文件格式。

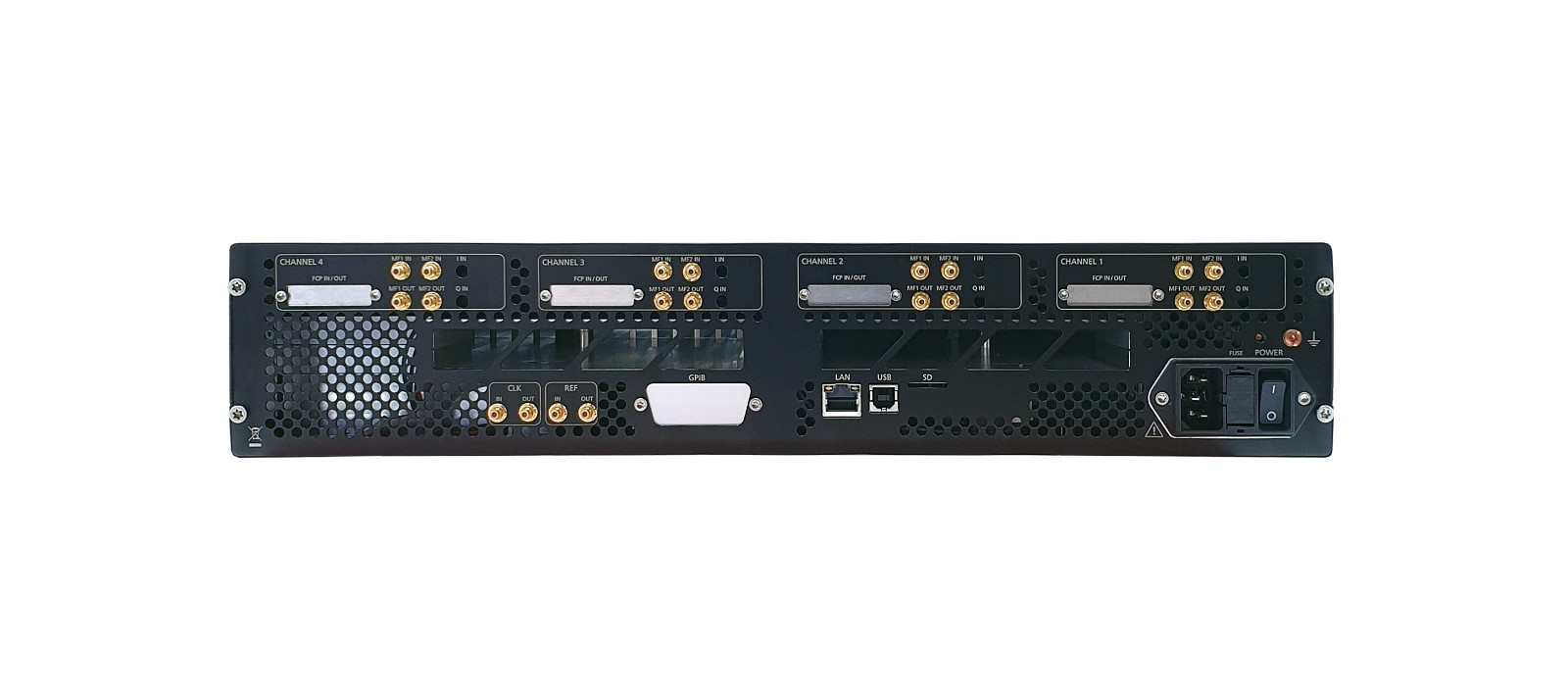

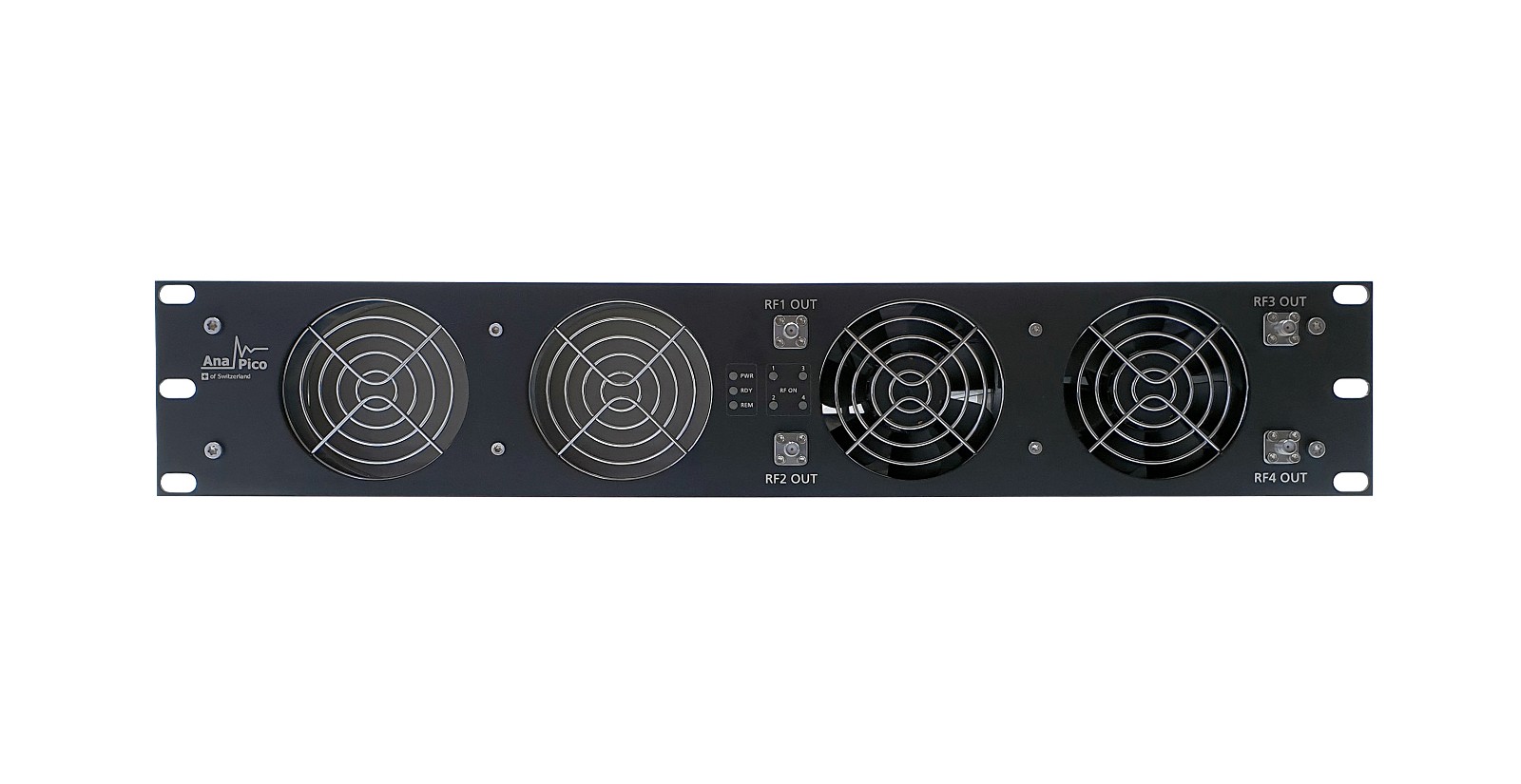

具有2、3、或4个通道的APVSG-X安装在19英寸2U机柜中（86 H x 426 W x 480 mm L  [3.4 H x 16.8 W x 18.9 in L], 18 kg）。

主要功能：

• 高射频信号带宽：使用工作在500 MHz的双路任意波形发生器进行I / Q信号生成。该发生器具有对通用矢量调制方案的内置支持，并为将附加高斯白噪声（AWGN）受控注入信号路径提供了直接支持。
• 出色的调制信号信号纯度：最低的相位噪声（在1 GHz和20 kHz偏移下为-145 dBc / Hz），低杂散和出色的谐波抑制
• 出色的EVM和ACPR性能
• 全套内置模拟调制，如AM，FM，PM，脉冲
• 超窄脉冲序列（<5 ns），线性和非线性脉冲频率线性调频
• 内置数字调制方案，例如FSK，PSK，ASK，QAM
• 超快速跳变和扫描功能（在200 ns内更新频率，功率和相位）
• 强大的触发系统，包括多个标记和输入触发。
• 快速控制端口（FCP）（并行BCD接口），用于快速外部信号控制

• 安全性：可用外部microSD

应用包括：

• 紧凑型超高性能矢量信号发生器IQ数据流
• 相位相干和天线波束成形的相位相干独立可编程多输出配置
• 用于雷达，电子战（EW）和天线测试的复杂信号环境的仿真

APVSG旨在实现高可靠性以及快速，简便的校准，服务和维修。模块化系统组装简化了维修并保证了较低的维护成本。

规格：

特征：

•出色的相位噪声性能和低杂散
•超快速切换和跳频（<150 ns的频率，幅度和相位更新速率）
•500 MS IQ数据速率，高达256 MS深度内部回放存储器
•支持各种数字调制（ PSK，FSK，FSK，QAM）
•最小脉冲宽度为10 ns，开/关比> 80 dB
•线性/非线性线性调频

应用：

•任意I / Q波形回放
•雷达信号仿真
•组件，模块或子系统特性
•航空电子调制仿真
•高速天线测试

选件：
