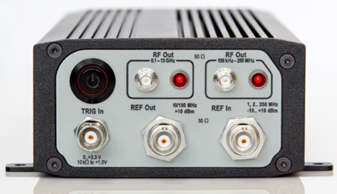

天游ty8检测中心科技SYN513 13GHz超快频率切换低相噪频率合成器
天游ty8检测中心科技SYN513是一台100KHz-13GHz的超低相噪、超快频率转换时间（3.5μs）的频率合成器模块，该频综模块的频率分辨率可达0.1mHz，凭借其优异的电路设计和紧凑的体积，它将是用户设备所配备的本振模块的选择。
SYN513仪器级别的频率源模块
主要特点：
•频率范围：100KHz-13GHz
•频率步进：0.0001Hz
•相位噪声：-140dBc/Hz@20KHz, 1GHz载波
•3.5μs频率切换时间（200MHz VCO步进）
•USB/RS232控制接口，SCPI指令集控制
•+12Vdc电源
•体积紧凑：105mm W x 256mm D x 27mm
•可选±10ppb高稳定内部参考
应用：
•接收机本振
•信号模拟（雷达、UWB、电信）
•低噪声信号源
•测试与测量
•生产测试
SYN513频率源模块主要技术指标
指标 | 条件 | 数值 | 单位 | |
最小 | 最大 | |||
RF输出和通用特性 | ||||
RF频率输出范围 | 0.1 | 13 | GHz | |
LF频率输出范围 | 0.1 | 250 | MHz | |
最小频率步进 | 全部频率范围 | 0.0001 | Hz | |
频率切换时间 | 200MHz VCO步进 | 3.5 | μs | |
1GHz VCO步进 | 30 | μs | ||
6GHz VCO步进 | 120 | μs | ||
RF输出功率 | 0.1-13GHz | -14 | +15 | dBm |
RF输出功率步进 | 0.1-13GHz | 0.5 | dB | |
LF输出功率 | 0.1-250MHz | 0 | +10 | dBm |
LF输出功率步进 | 0.1-250MHz | 0.01 | dB | |
功率输出平坦度（未校准） | 0.1-12GHz | 6 | dBpp | |
输出阻抗 | 50 | Ω | ||
输出VSWR | 2.1 | |||
相位噪声@1GHz，典型值 | 100Hz | -110 | dBc/Hz | |
1KHz | -129 | dBc/Hz | ||
10KHz | -139 | dBc/Hz | ||
100KHz | -141 | dBc/Hz | ||
1MHz | -141 | dBc/Hz | ||
10MHz | -143 | dBc/Hz | ||
30MHz | -151 | dBc/Hz | ||

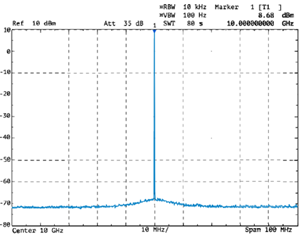

杂散抑制（非谐波），全频带范围 | 最差 | -60 | dBc | |
典型 | -80 | dBc | ||
谐波抑制 | 6-13GHz，+10dBm | -23 | dBc | |
<6GHz,二次谐波 | -45 | -30 | dBc | |
<6GHz,三次谐波 | -10 | dBc | ||
